橢圓齒輪流量計
|
橢圓齒輪流量計測量原理：
在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
產品特點：
按照要求正確安裝后的流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，更有0.2級的，是一種較為準確的流量計量?jī)x表。但是，如果使用時被測介質的流量過。
流量計是用來測量液體流量的精密儀表。
系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計。

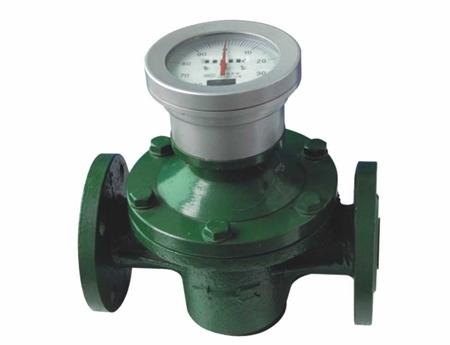

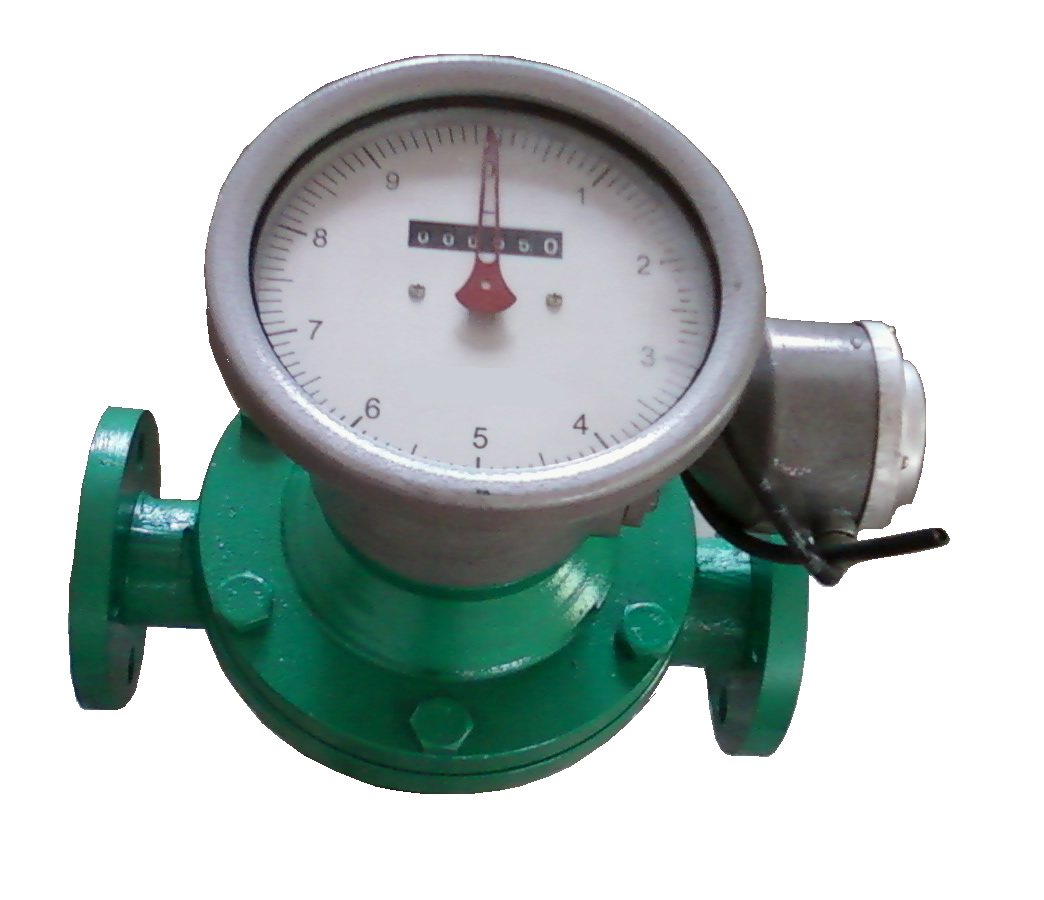

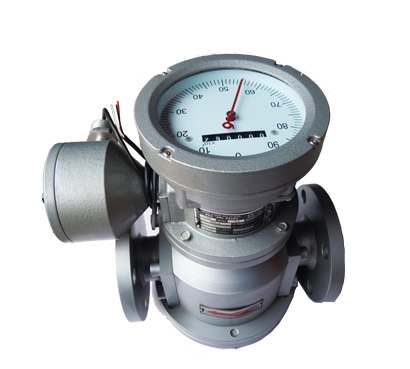

橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。
無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
全中文菜單操作，使用方便，操作簡單，易學易懂。
機構簡單、堅固、運行可靠；
特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；
安裝容易。流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
技術參數：
連接方式: 法蘭連接:DN10～DN200
安裝方式: 水平、垂直
口徑系列: DN10，15，20，25，40，50，80，100
壓力損失: ≤0.1MPa
精度等級: 普通型0.5級，高精度0.2級
介質壓力: 普通型1.6MPa,高壓型3.2MPa
粘度范圍: 普通型:0.6～200mpa.s,
高粘度200～1000mpa.s
介質溫度: 普通型＜120℃，高壓型＜200℃
表體材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等
| 型號 | LC-a鑄鐵 | LC-e鑄鋼 | LC-b不銹鋼 | ||||
| 公稱壓力Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
| 被測液體粘度 | 2 ~200 Mpa.s | ||||||
| 被測液體溫度 | -20℃～ 100℃ | ||||||
| 流量范圍 m3/h | |||||||
| 型號 精度等級 | CS-LC-a鑄鐵 | CS-LC-e鑄鋼 | CS-LC-b不銹鋼 | ||||
| 公稱口徑 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
| 10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 | |
| 15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 | |
| 20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 | |
| 25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 | |
| 40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 | |
| 50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 | |
| 65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 | |
| 80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 | |
| 100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 | |
| 150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 | |
| 200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 | |
橢圓齒輪流量計生產廠家產品選型：
CS-LC-1805基本型號 | YH1801TC | 橢圓齒輪流量計 | |||||||
口徑選擇 | -□□ | 通徑大小 | |||||||
材料選擇 | -A | 鑄鐵 | |||||||
-E | 鑄鋼 | ||||||||
-B | 不銹鋼 | ||||||||
輸出信號 | -2 | 無信號輸出 | |||||||
-3 | 脈沖 DV24V供電 | ||||||||
-4 | 4～20mA DV24V供電 | ||||||||
復零功能 | -N | 無復零功能 | |||||||
-F | 復零功能 | ||||||||
過濾器 | -N | 無過濾器 | |||||||
-G | 含過濾器 | ||||||||
流量選擇 | （□～□） | 流量范圍 | |||||||

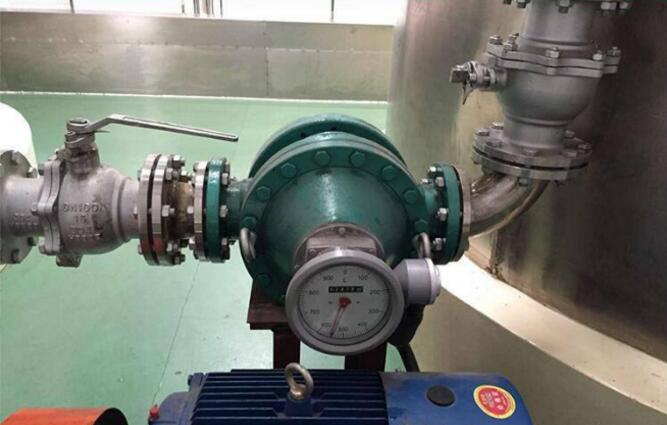

橢圓齒輪流量計安裝注意事項：1橢圓齒輪流量計安裝前，表面管道應仔細清除雜物。在安裝流量計時，應防止雜物跌入管道。汽油流量計盡可能安裝成水平位置。2.前需裝過濾器，防止變送器因雜物而扎住而阻塞管道，過濾器應定期清洗。3.橢圓齒輪流量計應安裝泵的輸出端，否則也會造成儀表誤差增大。4.在使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器。
